項目總覽

在歐洲新能源汽車充電設施領域，充電樁的可靠運行直接關系到用戶體驗與運營維護成本。針對當前歐洲市場充電樁在遭遇電網波動或偶發性漏電故障時，

因無法自動復位而導致充電中斷、需人工到場處理的痛點，格亞電氣推出了基于GRD9L-S型重合閘與GYR9NM型剩余電流動作斷路器的協同解決方案。該方

案聚焦于充電樁內部配電模塊的智能化升級，通過遠程通信控制技術，實現對跳閘故障的快速響應與恢復，旨在提升充電樁的可用率，降低運營商的人工維護

成本，為歐洲能源補給網絡提供堅實的技術支持。

項目介紹

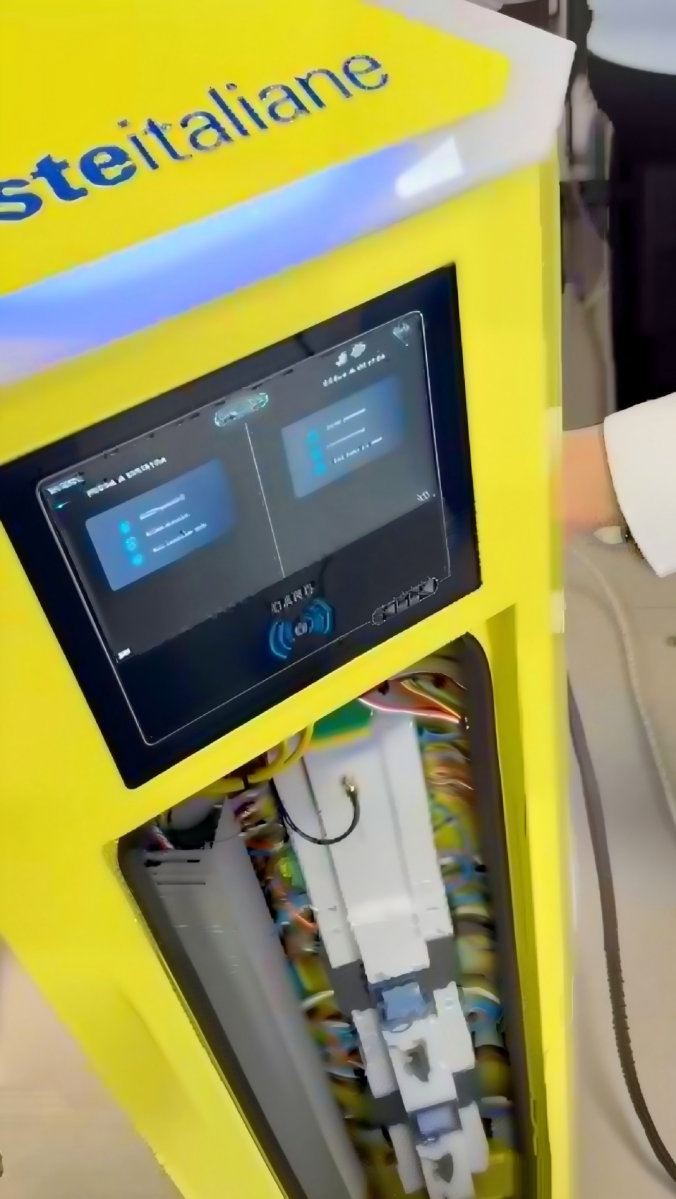

在典型的歐洲交流充電樁應用場景中，GYR9NM型剩余電流動作斷路器承擔著線路的過載、短路及漏電保護功能。當充電樁內部線路或連接車輛出現偶發

性漏電流超標時，GYR9NM會迅速切斷電路以保障人身安全。然而，傳統方案在故障排除后需要運維人員手動合閘，對于分布在廣闊區域或無人值守的充電

站而言，這會導致設備長時間停擺。

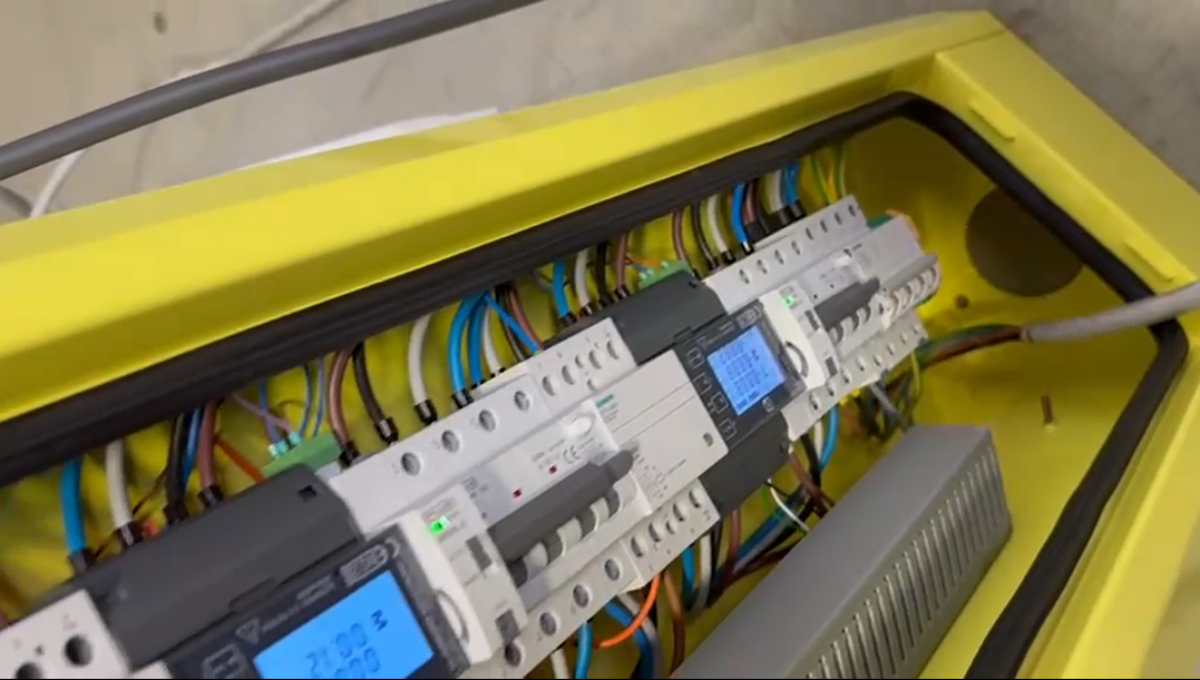

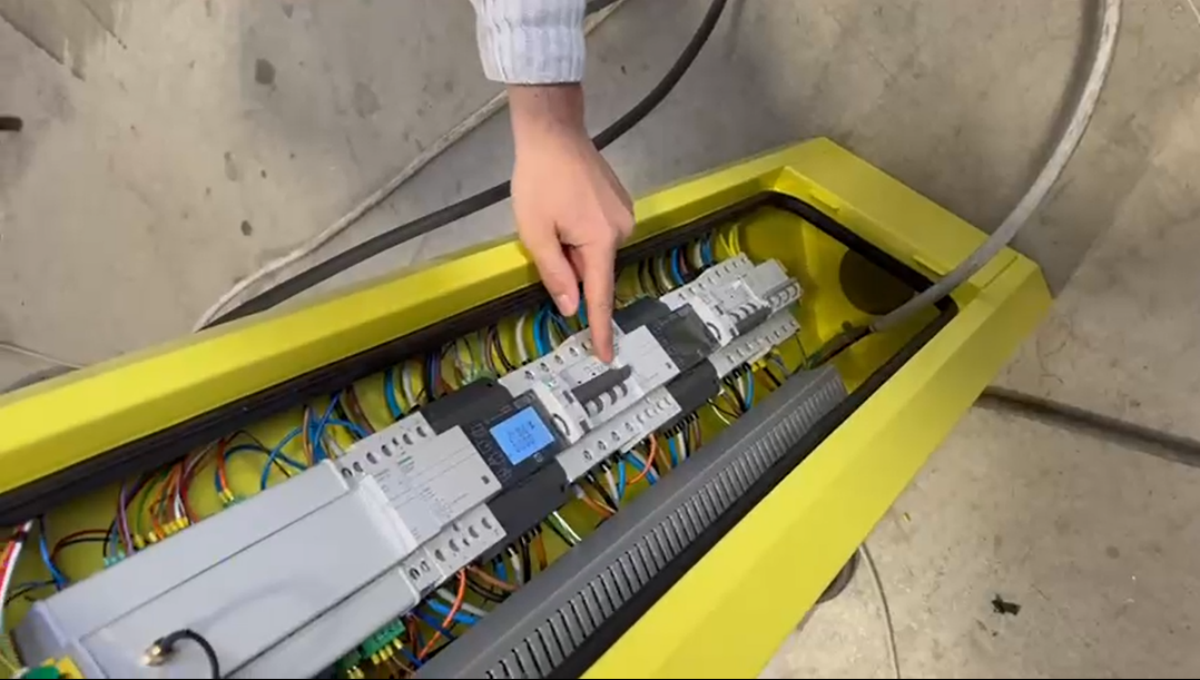

為解決這一問題，項目引入了GRD9L-S型重合閘。該裝置與GYR9NM斷路器匹配安裝，通過RS485通信接口接入充電樁的物聯網系統。當充電樁因偶發

性故障跳閘后，運營人員可通過后臺管理系統遠程下發合閘指令，GRD9L-S接收指令后驅動操作機構完成合閘動作，快速恢復充電樁供電。若故障持續存在，

GRD9L-S保持?jǐn)嚅_狀態并通過通信系統上報故障狀態。通過這一遠程控制機制，充電樁實現了“遠程診斷、遠程恢復”的智能化運維，大幅減少人工現場干

預的需求，充電服務的連續性。

產品作用

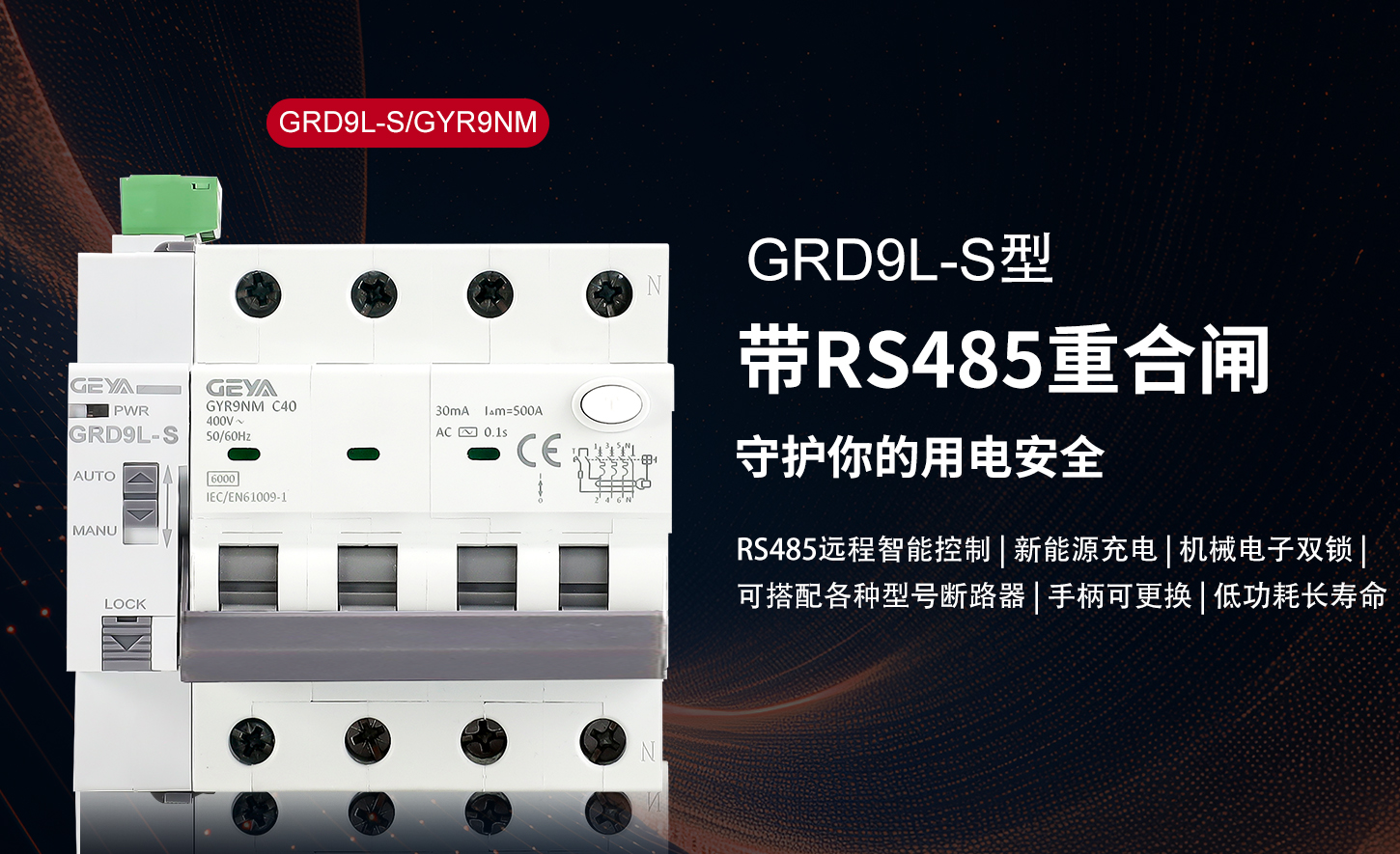

GRD9L-S型自動重合閘：GRD9L-S型重合閘作為項目的執行核心，負責接收來自充電樁主控系統或后臺管理平臺的遠程指令，驅動操作機構對GYR9NM

斷路器進行分合閘操作。同時，它通過RS485接口實時上傳斷路器的分合閘狀態與各項參數，使運營人員能夠遠程掌握設備工況。其內置的手動/自動選擇開

關和機械/電子雙鎖功能，為現場調試和維護提供了安全與靈活性。

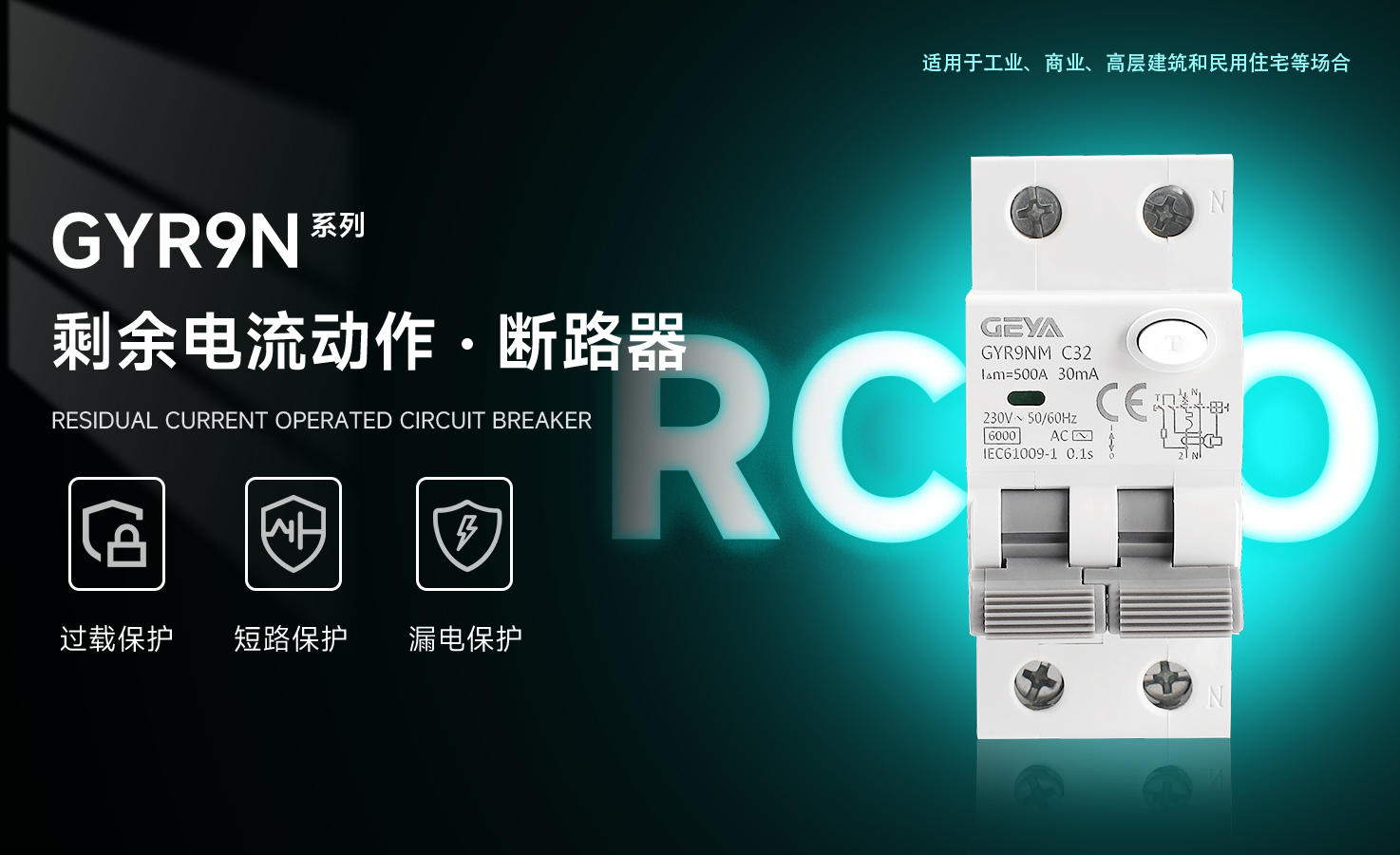

GYR9NM型剩余電流動作斷路器：GYR9NM型剩余電流動作斷路器作為項目的安全基石，承擔著線路的直接保護任務。在充電樁運行過程中，實時監測

線路電流與剩余電流。當發生觸電、漏電或過載短路時，迅速切斷電源，保障用戶人身安全與設備安全。其具備的漏電故障指示功能，能幫助維護人員快速定

位問題根源，與自動重合閘配合形成“保護-反饋-遠程恢復”的完整閉環。

產品亮點

GRD9L-S型自動重合閘亮點

1、遠程智能化管理：通過內置的RS485接口及MODBUS-RTU通信規約，可輕松集成至充電樁的物聯網系統，實現遠程監控斷路器狀態、讀取分合閘參數

及遠程分合閘控制，滿足歐洲市場對設備數字化管理的需求。

2、緊湊化與適配性設計：操作機構寬度僅為18mm，節省充電樁內部寶貴的安裝空間。其可更改的手柄設計能夠靈活匹配包括GYR9NM在內的多種斷路

器/漏保開關，適應不同樁體結構。

3、高安全性保障：具備機械與電子雙鎖功能，防止在維護或異常狀態下發生誤操作。紅綠雙色LED指示燈清晰顯示工作狀態，便于現場人員快速判斷。

4、寬電壓與低功耗：支持交直流兩用電源輸入，待機功耗低（DC Max.1W/AC Max.1VA），符合歐洲嚴格的能效要求。

GYR9NM型剩余電流動作斷路器亮點

1、精準的保護：集漏電、過載、短路保護于一體，適用于額定電壓至415V、電流至40A的充電線路。其漏電保護涵蓋Type A/AC等多種類型，能夠應對

充電過程中可能產生的復雜剩余電流波形，保障用戶與設備安全。

2、環保與可視性：符合RoHS 2.0標準，滿足歐洲市場對環保材料的準入要求。的漏電故障指示窗設計，即使在線路斷開后也能清晰顯示跳閘原因，大幅

縮短故障排查時間。

3、高電氣壽命與可靠性：擁有4000次的電氣壽命與20000次的機械壽命，能夠在頻繁的通斷操作中保持穩定性能，適應充電樁高頻次使用的工況。額定

限短路能力達6000A，端故障下的安全分?jǐn)唷?/span>
