1、可靠性高：

- 真有效值測量結合強抗干擾設計，在復雜電網環境下監控準確、動作可靠。

2、適應性強：

- 寬電壓范圍可選及3L/4L兼容設計，使其能適應全球不同地區的電網標準和多樣化

的現場接線需求。

3、安全性強：

- 有效預防因電壓異常（過壓、欠壓、缺相、錯相）導致的設備損壞和安全事故。

4、易于使用與維護：

- LED狀態指示清晰直觀，安裝簡便（DIN導軌），設定調整方便。

5、空間效率高：

- 18mm寬度設計，節省控制面板空間，優化柜內布局。

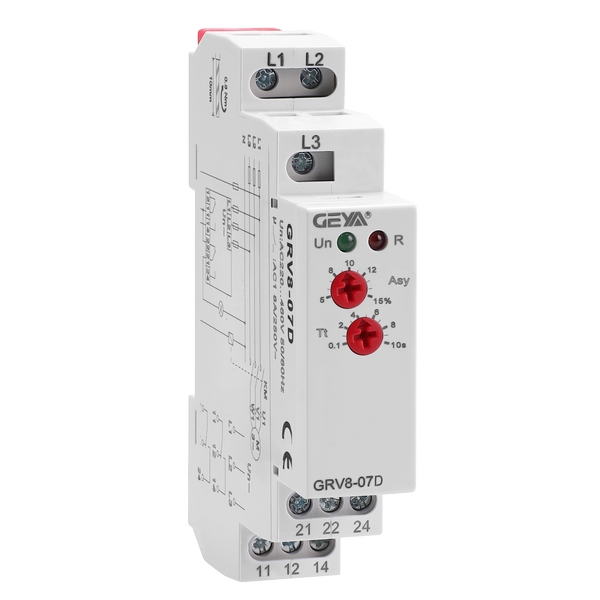

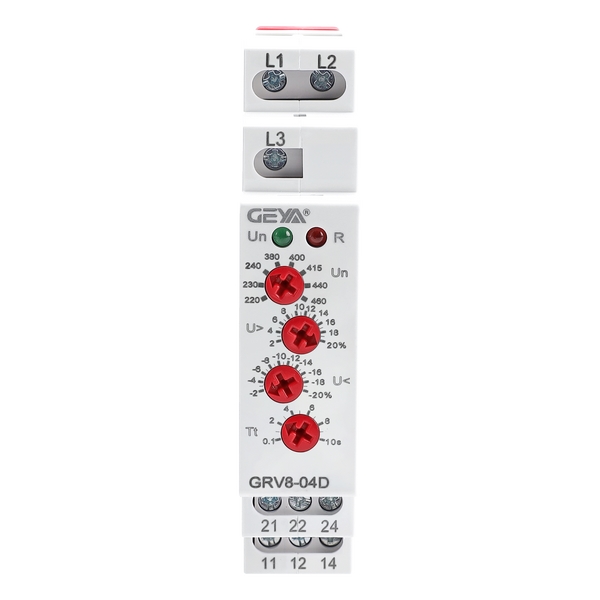

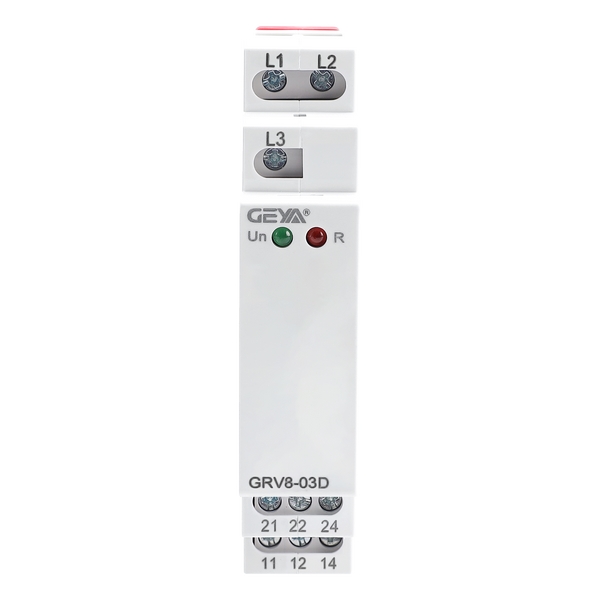

GRV8-03D至08D系列三相電壓監控繼電器產品特點：

1、高精度真有效值測量：

- 采用真有效值（True RMS）電壓測量技術，能夠準確反映包含諧波在內的實際電

壓狀況，為保護和控制決策提供可靠依據。

2、廣泛的電壓適應性：

- 提供8種可選額定電壓設定，覆蓋全球主流工業電壓標準（如110V, 120V, 220V,

230V, 240V, 380V, 400V, 415V等），方便用戶根據現場電網情況靈活配置，具備良好

的全球適用性。

3、靈活的接線方式：

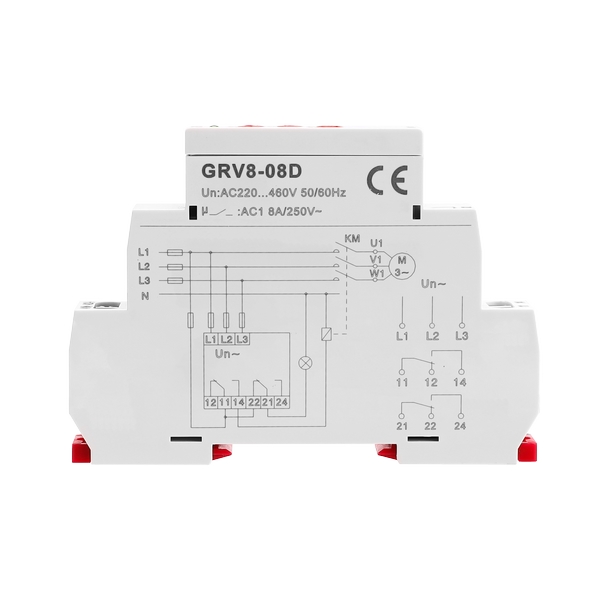

- 支持三相三線制（3L）和三相四線制（4L）兩種接線規格，滿足不同供電系統的

監控需求。

4、優異的測量精度：

- 電壓測量精度高（≤1%），監控結果的準確性，為精細保護提供保障。

5、強抗干擾能力：

- 內置抗諧波設計，對電網中存在的諧波干擾具有較強抑制能力，特別優化適用于

變頻器周邊、大型電機啟停等存在高次諧波或電磁干擾的工業環境，運行穩定可靠。

6、直觀的工作狀態指示：

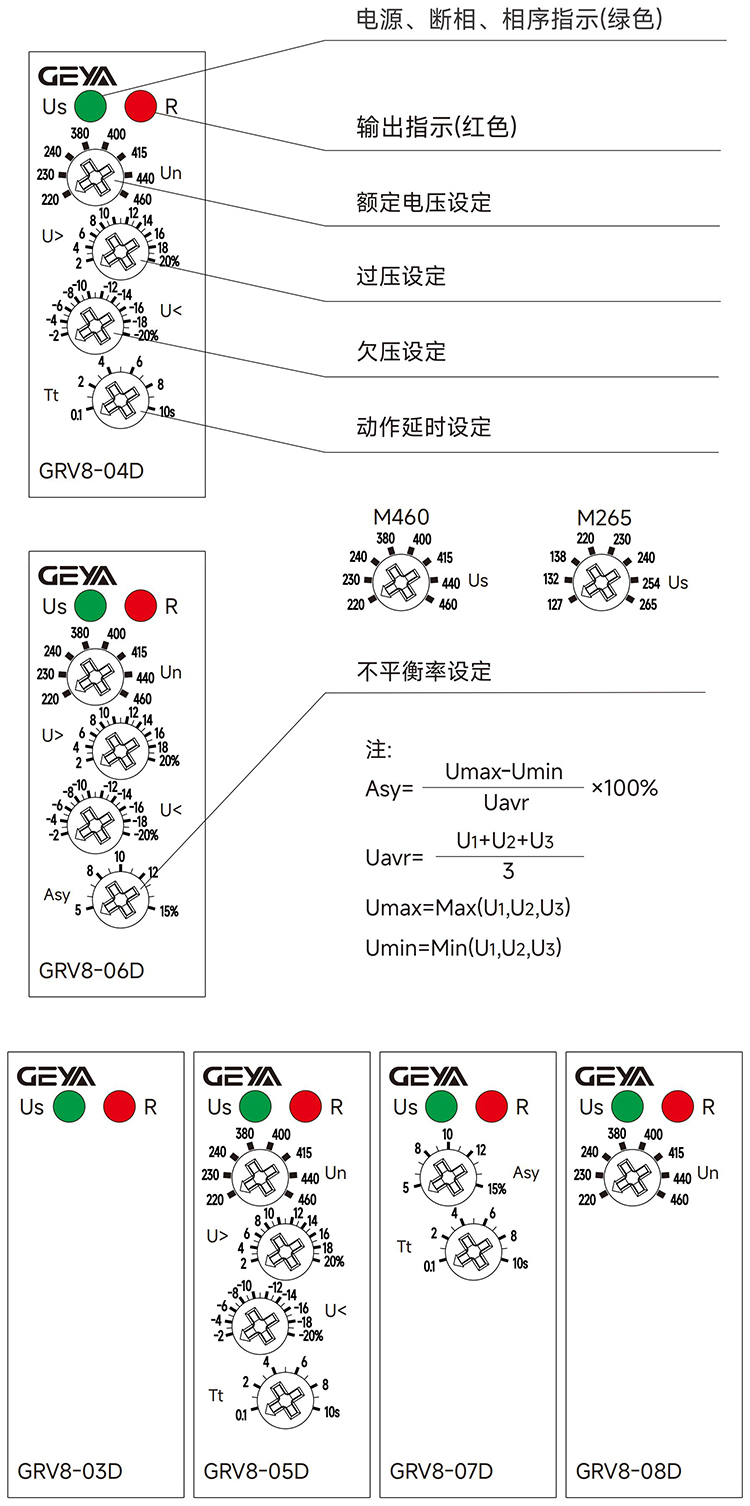

- 配備清晰的LED指示燈，實時顯示電源狀態、繼電器輸出狀態及故障類型（如過

壓、欠壓、缺相等），便于現場快速診斷和狀態確認。

7、緊湊節省空間：

- 采用超薄設計，寬度僅為18mm，支持標準的35mm DIN卡軌安裝，大大地節

省了控制柜內的安裝空間，尤其適合空間受限的應用場合。

GRV8-03D至08D系列三相電壓監控繼電器產品應用：

1、移動設備與特種車輛電源監控：

- 廣泛應用于需要可靠電源保障的移動設備、現場作業機械、農業機械設備（如聯

合收割機、拖拉機電氣系統）以及冷藏運輸車等，實時監控車載發電機或外接電源的

三相電壓狀態，設備在復雜移動環境中的供電安全與穩定運行。

2、設備逆向運行防護：

- 有效監控三相電源的相序，及時檢測并防止因電源相序錯誤導致的電機反向旋轉，

避免由此引發的機械損傷、生產事故或安全事故，為泵、風機、壓縮機、傳送帶等旋轉

設備提供關鍵保護。

3、正常電源與應急電源（ATS）自動切換控制：

- 在雙電源供電系統（如市電與發電機）中，作為核心監測單元，檢測主電源（正

常電源）的故障（如斷電、嚴重欠壓/過壓、缺相），并發出切換指令，驅動自動轉換

開關（ATS）將負載安全、快速地切換到備用電源（應急電源），保障關鍵負荷的持續

供電。

4、動力負載斷相保護：

- 持續監測三相電源的完整性，一旦發生單相或多相斷電（斷相），繼電器能迅速

動作，切斷受控設備電源或發出報警，防止三相電機在斷相情況下運行而導致的過熱燒

毀，保護電機及其他重要動力負載。

GRV8-03D至08D系列三相電壓監控繼電器技術參數：

功能

監控端子

電源

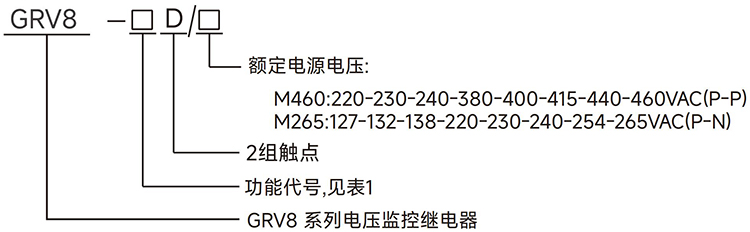

額定工作電壓選擇

額定沖擊耐受電壓

額定絕緣電壓

測量頻率范圍

測量范圍

電壓門限值范圍

不平衡值門限范圍

電壓固定滯后率

斷相電壓值

動作延時時間

電壓測量誤差

上電延時時間

旋鈕設定精度

復位時間

溫度波動誤差

輸出

2×SPDT    ：Ith:8A;AC-15:Ue/le:250V/1.5A

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

外形尺寸

重量

符合標準

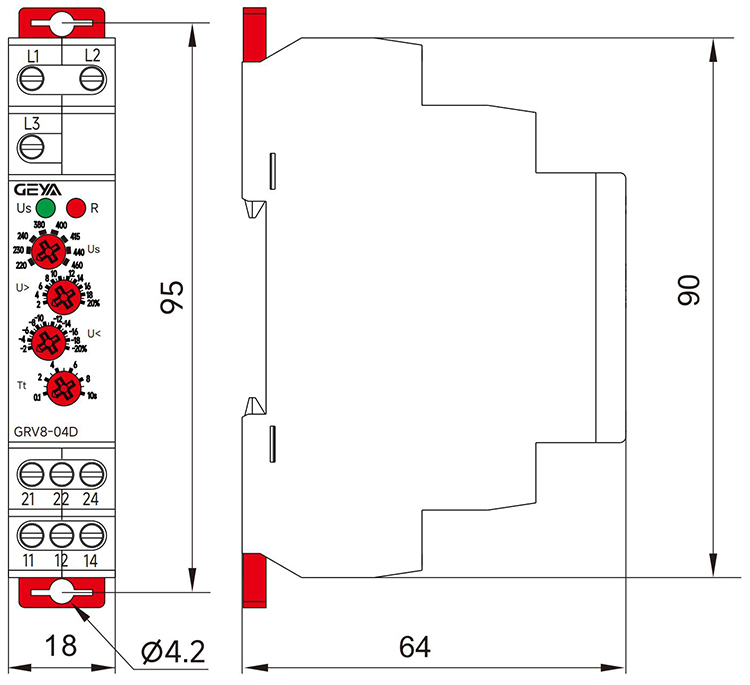

GRV8-03D至08D系列三相電壓監控繼電器產品尺寸：

GRV8-03D至08D系列三相電壓監控繼電器產品功能：

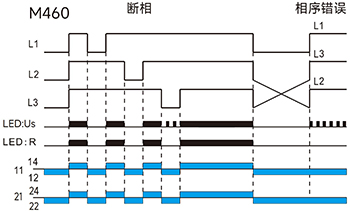

斷相與相序保護功能圖(三相三線)

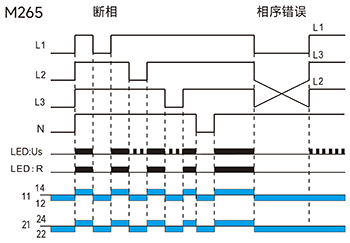

斷相與相序保護功能圖(三相四線)

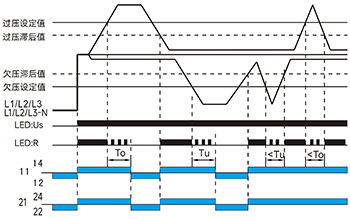

過壓與欠壓保護功能圖

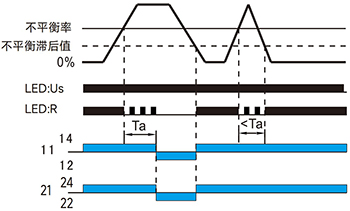

電壓不平衡保護功能圖

To:過電壓動作延時時間。

Tu:欠電壓動作延時時間。

Ta:不平衡動作延時時間。

注意：

1.當斷相發生在電源相時，綠燈不會指示。（M460電源：L1和L2；M265電源：L1和

N）

2.產品通電運行過程中如果改變額定電壓旋鈕，綠色和紅色指示燈同時閃爍，指示錯誤

設定，產品保持原先設定的額定電壓進行保護。當額定電壓旋鈕返回原先設定值時，指

示燈恢復正常。

GRV8-03D至08D系列三相電壓監控繼電器功能說明：
