為什么選擇VDR8系列直流固態繼電器？ |
在需要高效、靜音、長壽命直流控制的嚴苛工業場景中，VDR8系列憑借其晶體管輸 出技術、優異的抗干擾能力及堅固封裝，成為替代傳統電磁繼電器的可靠升級方案。它 能提升系統響應速度、降低維護需求，尤其適用于存在震動、腐蝕或需頻繁開關的 場合。 |
VDR8系列直流固態繼電器產品優勢： |
1、安全可靠： - 輸入/輸出光隔離設計，有效阻斷強電干擾，保障弱電控制端安全。 |
2、高效節能： - 晶體管輸出帶來低的通態壓降，減少能耗與發熱。 |
3、超長壽命： - 無機械觸點與火花，從根本上解決磨損問題，使用壽命遠超傳統繼電器。 |
4、快速響應： - 毫秒級開關速度，滿足高精度控制需求。 |
5、環境適應性強： - 環氧樹脂一體化封裝，具備優異的抗震、防腐蝕、防潮性能。 |
6、易于集成： - TTL/CMOS邏輯電平直接驅動，集成LED狀態指示，便于安裝調試與監控。 |
VDR8系列直流固態繼電器產品特點： |
1、電氣隔離保障： - 內置光耦隔離器，在控制信號（低壓直流）與負載回路（高壓直流）間建立數千伏 的可靠電氣隔離屏障，杜絕干擾與竄電風險。 |
2、智能控制接口： - 控制端兼容廣泛的TTL/CMOS邏輯電平，可直接連接微控制器、PLC輸出模塊等現 代數字控制系統，簡化電路設計。 |
3、高性能輸出核心： - 采用功率晶體管作為輸出開關元件，具備導通損耗低、開關瞬態快、無觸點抖 動等優勢，提升系統能效與響應速度。 |
4、運行狀態可視： - 集成高亮LED指示燈，直觀顯示繼電器通斷狀態，便于現場快速診斷與維護。 |
5、堅固耐用設計： - 工業級環氧樹脂一體化封裝工藝，賦予產品的機械強度、耐化學腐蝕性及環境 密封性，適應震動、潮濕、粉塵等惡劣工業環境。 |
VDR8系列直流固態繼電器產品應用： |
VDR8系列專為直流負載的智能、可靠控制而設計，廣泛應用于： |
1、工業自動化： - 直流電機（啟停、調速控制） - 電磁閥/電磁制動器的精準通斷 - 振動器、傳送帶等設備的驅動 - 自動化生產線中的直流執行機構 |
2、能源管理： - 電池充放電系統的安全切換與保護 - 太陽能系統直流側控制 |
3、設備控制： - 大功率直流電源切換 - 工業加熱設備（需直流供電） - 測試儀器儀表中的負載切換 |
4、交通與基礎設施： - 直流信號燈控制、道閘系統等。 |

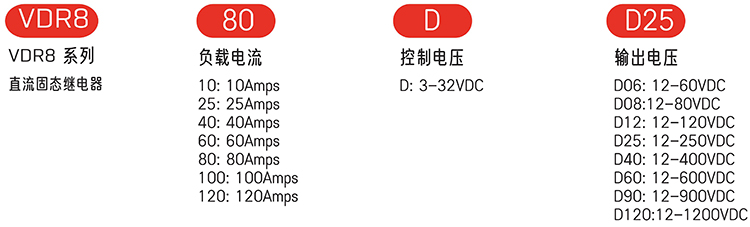

VDR8系列直流固態繼電器型號說明： |
|
VDR8系列直流固態繼電器產品選型： |
控制 電壓 | 工作 電壓 | 額定工作電流 | ||||||
10 Amps | 25 Amps | 40 Amps | 60 Amps | 80 Amps | 100 Amps | 120 Amps | ||
3 to 32V DC | 60 VDC | VDR8- 10DD06 | VDR8- 25DD06 | VDR8- 40DD06 | VDR8- 60DD06 | VDR8- 80DD06 | VDR8- 100DD06 | VDR8- 120DD06 |
80 VDC | VDR8- 10DD08 | VDR8- 25DD08 | VDR8- 40DD08 | VDR8- 60DD08 | VDR8- 80DD08 | VDR8- 100DD08 | VDR8- 120DD08 | |
120 VDC | VDR8- 10DD12 | VDR8- 25DD12 | VDR8- 40DD12 | VDR8- 60DD12 | VDR8- 80DD12 | VDR8- 100DD12 | VDR8- 120DD12 | |
250 VDC | VDR8- 10DD25 | VDR8- 25DD25 | VDR8- 40DD25 | VDR8- 60DD25 | VDR8- 80DD25 | VDR8- 100DD25 | VDR8- 120DD25 | |
400 VDC | VDR8- 10DD40 | VDR8- 25DD40 | VDR8- 40DD40 | VDR8- 60DD40 | VDR8- 80DD40 | VDR8- 100DD40 | VDR8- 120DD40 | |
600 VDC | VDR8- 10DD60 | VDR8- 25DD60 | VDR8- 40DD60 | VDR8- 60DD60 | VDR8- 80DD60 | VDR8- 100DD60 | VDR8- 120DD60 | |
900 VDC | VDR8- 10DD90 | VDR8- 25DD90 | VDR8- 40DD90 | VDR8- 60DD90 | VDR8- 80DD90 | VDR8- 100DD90 | VDR8- 120DD90 | |
1200 VDC | VDR8- 10DD120 | VDR8- 25DD120 | VDR8- 40DD120 | VDR8- 60DD120 | VDR8- 80DD120 | VDR8- 100DD120 | VDR8- 120DD120 | |
VDR8系列直流固態繼電器技術參數： |
輸入?yún)?shù) | |
參數名稱 | 參數值 |
輸入方式 | D |
控制電壓范圍 | 3 to 32VDC |
輸入電流(Max) | 4-30mA |
開通電壓 | 3VDC |
關斷電壓 | 1VDC |
反向電壓 | -6VDC |
輸出參數 | ||||||||
參數名稱 | 單位 | 參數值 | ||||||
標稱電流 | Amps | 10 | 25 | 40 | 60 | 80 | 100 | 120 |
負載電流范 圍 | Arms | 0.05 to10 | 0.05
to25 | 0.05 to40 | 0.1 to60 | 0.1 to80 | 0.1 to100 | 0.1 to120 |
浪涌電流 10mSec (Max.) | Arms | 200% | ||||||
負載電壓 | Vrms | 60VDC~1200VDC | ||||||
通態壓降 | Vrms | ≤0.5~4.6 | ||||||
斷態電壓 | Vrms | 60V,80V,250V,400V,60OV,900V,1200V | ||||||
反應時間 | MS | 1.0 | ||||||
斷態漏電流 | mArms | 1.0 | ||||||
過壓保護 | 瞬態保持電壓分別為：80V,180V,470V,1000V | |||||||
開關特性 | Mosfet or IGBT | |||||||
一般參數 | |||||||
標稱電流 | 10A | 25A | 40A | 60A | 80A | 100A | 120A |
介質耐壓，輸入/輸出(50/60 Hz | 2500Vrms | ||||||
介質耐壓，輸入，輸出/底板 (50/60 Hz) | 2500Vrms | ||||||
絕緣電阻(@500 VDC) | 10?Q | ||||||
負載電流安全系數 | 組性負載取2.5-3倍，感性負載取3-6倍 | ||||||
工作溫度范圍 | -40 to 80℃ | ||||||
儲存溫度范圍 | -40 to 100℃ | ||||||
濕度符合標準IEC60068-2-78 | 95% | ||||||
LED輸入指示燈 | 紅色 | ||||||
底板材質 | 紫銅 | ||||||
重量 | 120g | ||||||

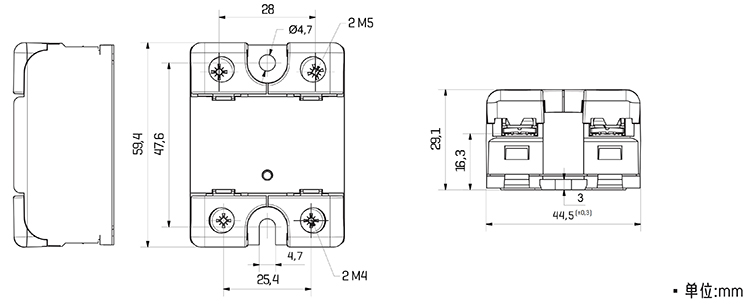

VDR8系列直流固態繼電器產品尺寸： |
|

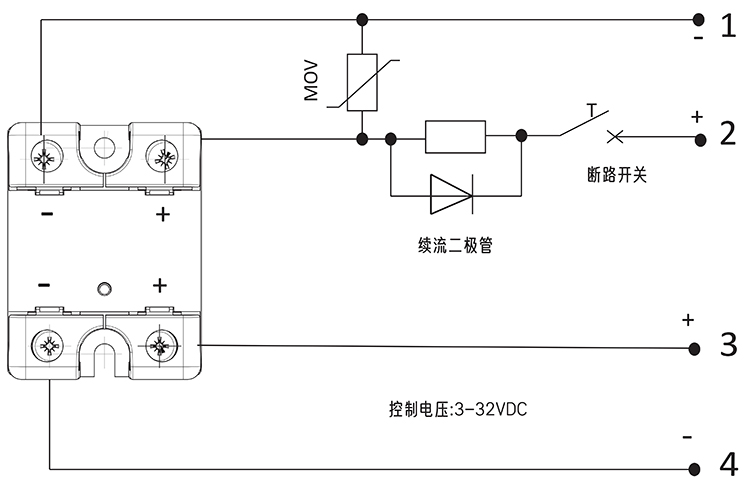

VDR8系列直流固態繼電器產品接線： |
|

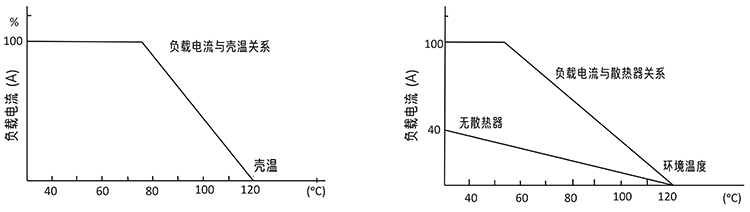

VDR8系列直流固態繼電器溫度曲線： |
|
