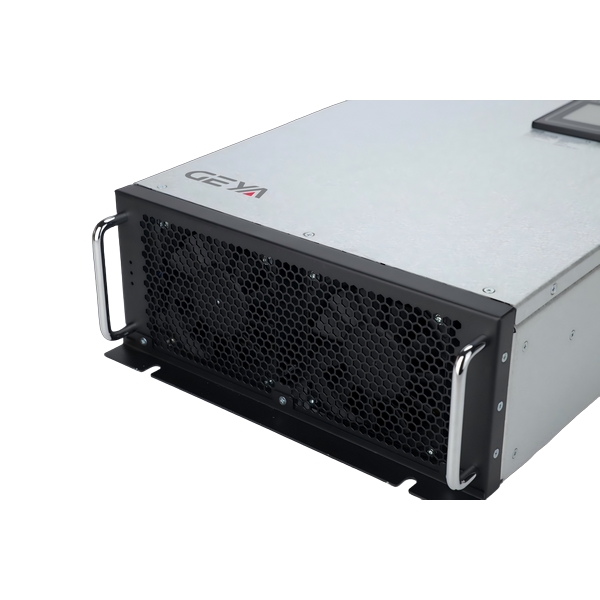

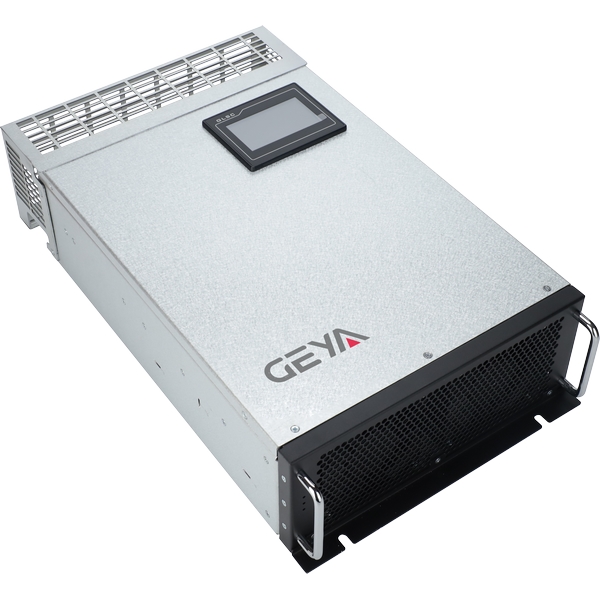

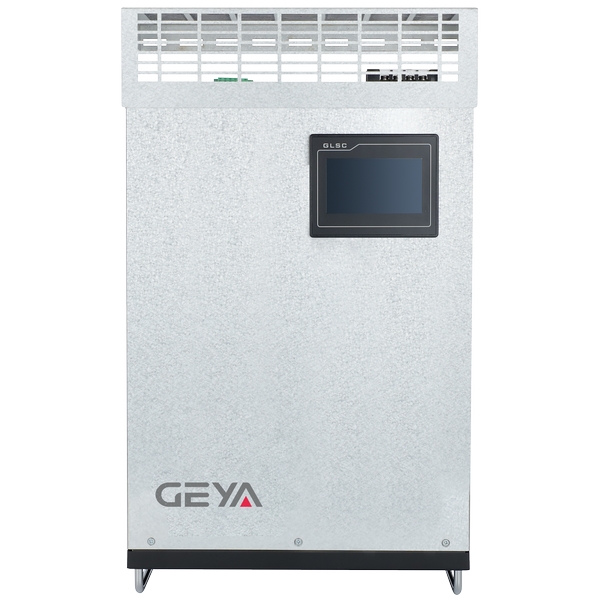

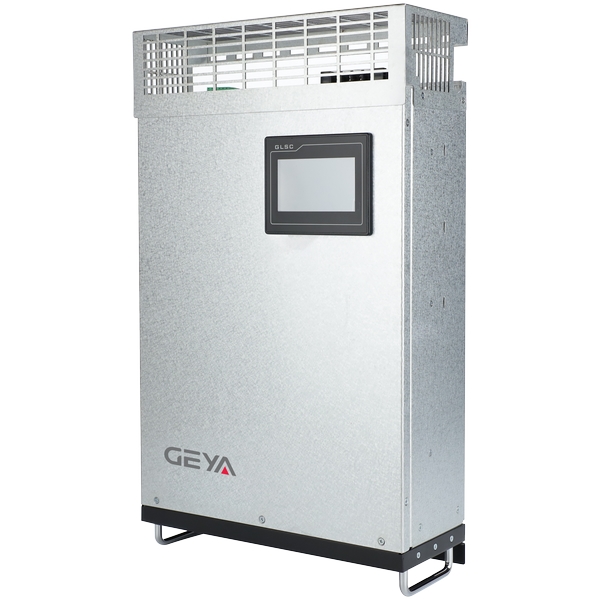

GY-AHF系列有源電力濾波器

產品介紹：GY-AHF系列有源電力濾波器（Active Harmonic Filter）是基于瞬時無功功率理論的第四代電能質量治理設備。其采用DSP CPLD全數字控制架構，通過實時采樣負載電流信號，經快速傅里葉變換（FFT）分解各次諧波分量后，由三電平IGBT逆變器生成幅值相等、相位相反的補償電流，實現2-71次寬頻段諧波動態消除，THD抑制能力達97%。產品符合IEC 61000-3-6、GB/T 14549等標準，適用于380V~10kV電壓等級的復雜工業場景。

價格：

促銷：



GY-AHF系列有源電力濾波器產品特點：

1、自適應諧波治理系統

- 采用改進型ip-iq諧波檢測算法，可實現2-71次諧波全頻段動態跟蹤

- 三電平拓?fù)浣Y(jié)構結合空間矢量調制（SVPWM）技術，開關損耗降低40%

- 內置阻抗掃描功能，自動規避系統諧振點

2、智能運維平臺

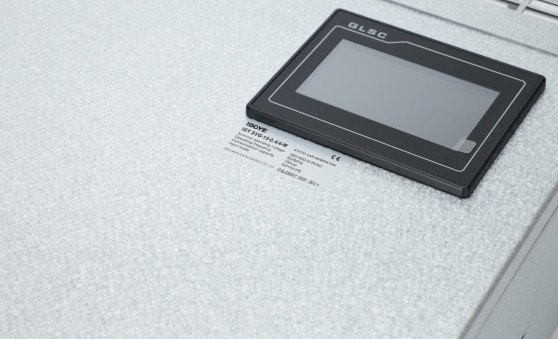

7英寸工業級HMI觸摸屏，支持實時顯示：

- 電壓/電流波形畸變率（THD-U/THD-I）

- 各次諧波含有率（HRU）

- 三相不平衡度（ε）

支持云端數據對接，可通過IoT平臺實現遠程參數整定

3、可靠性設計

- 獨立雙風道散熱系統，40℃環境溫度下滿負荷運行

- IGBT模塊采用納米銀燒結工藝，壽命提升至15萬小時

- 符合IEC 61000-4-30 Class A級抗干擾標準

GY-AHF系列有源電力濾波器產品應用：

1、工業領域

- 鋼鐵冶煉：解決電弧爐產生的6脈沖特征諧波（5、7、11、13次），某鋼廠應用

后變壓器溫升降低28K

- 汽車制造：焊接機器人集群諧波治理，將THD從19.7%控制在3.2%以內

2、電力系統

- 光伏電站：抑制1500V組串式逆變器產生的間諧波，通過CGC/GF 035:2024認證

- 儲能PCS：消除充放電過程中的3次零序諧波，提升系統效率2.3%

3、場所

- 醫療影像中心：MRI設備供電波形失真度<2%，符合IEC 60601-1-2標準

- 數據中心：12脈沖UPS系統諧波治理，使零地電壓<1V（TIA-942要求）


GY-AHF系列有源電力濾波器主要優點：

1、寬頻率范圍

可以過濾各種諧波頻率。濾波器2-71諧

波；

2、諧波濾波率高

諧波濾波率高。在額定功率下，諧波電

流的濾波率可達97%；

3、穩定

單相動態注入補償電流，改善系統三相

不平衡，自動抑制系統諧振，與系統無諧

振，設備和系統的安全運行；

4、快速

快速響應時間。諧波補償電流的全響應

時間小于10ms；

5、全系列

從25A模塊到150A模塊，涵蓋有源電力

濾波器產品的全系列；

6、方便快捷

設計選型簡單，安裝、操作、維護簡

單。易于擴展和冗余設計，多個并行操

作；

7、齊全

功能齊全的智能控制系統；采用新智能

控制單元，界面友好，操作簡單方便：可

顯示電壓、電流、負載諧波和設備輸出諧

波波形、幅值和頻譜等參數；實時故障記

錄和事件記錄；

8、可靠

可設置或100%限流輸出。設備長期穩

定運行，無設備過載之憂。具有系統過

壓、欠壓保護；輸出過流、過熱保護；控

制電壓系統故障保護。

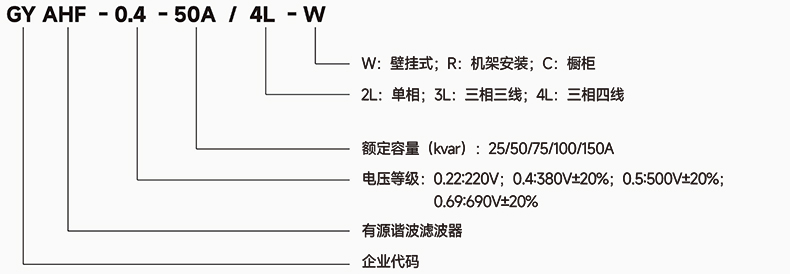

GY-AHF系列有源電力濾波器型號說明：



GY-AHF系列有源電力濾波器技術參數：

型號	220V系列	380V系列	500V系列	690V系列
海拔	<2000m，2000m以上，按GB/T3859.2降額
環境溫度	-20~+50℃
相對濕度	≤90%，月低溫度25℃時表面無凝結
污染水平	IIl級以下
工作電壓	AC220V±20%	AC380V±20%	AC500V±20%	AC690V±20%
工作頻率	50Hz±5%
補償電流	25A	25/50/75/100 /150A	100A	100A
網格結構	L/N	3P3W/3P4W	3P3W/3P4W	3P3W/3P4W
并聯連接的單元數量	Ulimited
整機效率	≥97%
網格結構	32kHz	16kHz	12.8kHz	12.8kHz
補償范圍	2~50次，單次補償率可調
功能選擇	無功功率	無功功率、無功功率+不對稱
無功功率補償率	≥95%	>92%
中性過濾能力		中性線濾波能力是相位濾波能力的3倍
響應時間	<10ms	<40ms	<40ms	<40ms
噪音	≤60dB	≤60dB	≤65dB	≤65dB
控制方法	雙向RS485接口（支持GPRS/WIFI）
保護	過載、軟件/硬件過電流、電網過壓欠壓、停電、超溫、頻率異常保護等	過載、軟硬件過電流、電網過壓欠壓、電網電壓不平衡、停電、超溫、頻率異常、短路保護等。
安裝方法	機架式/壁掛式		支架
進線	回料（機架式）、上部進線（壁掛式）		反向進線
防護等級	IP20

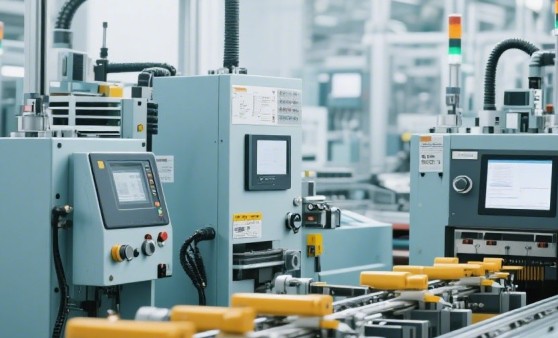

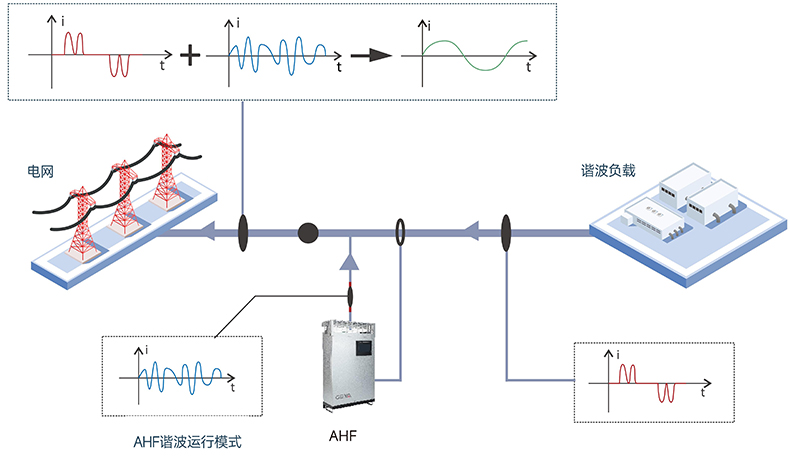

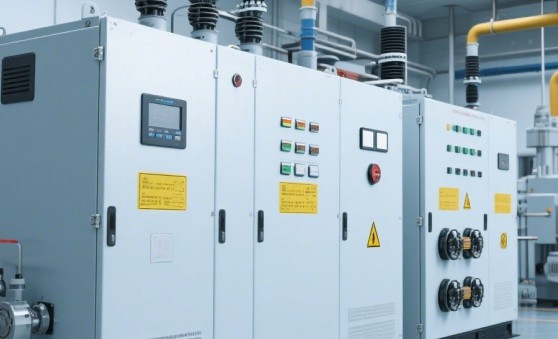

GY-AHF系列有源電力濾波器應用示例：

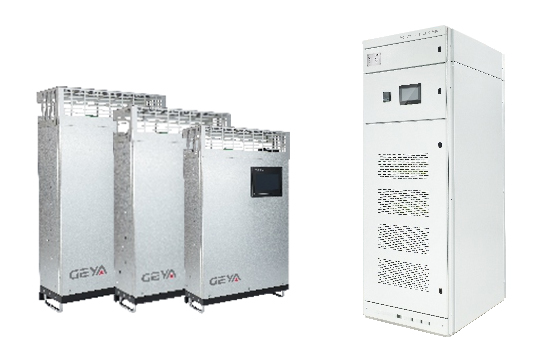

GY-AHF系列有源電力濾波器產品尺寸：

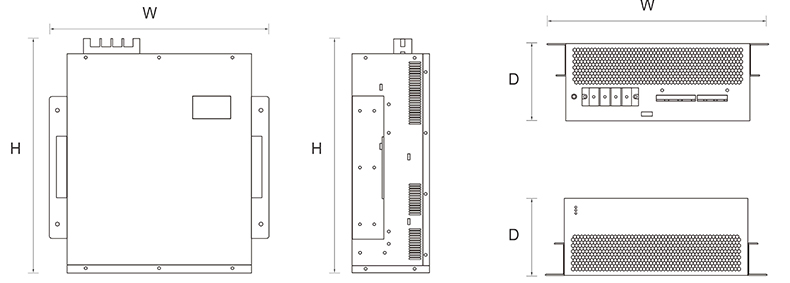

機架式/掛壁式尺寸：


型號	補償容量	系統電壓（V）	尺寸（深寬高）	冷卻方式
GY AHF-220-15A/4L	15	220	537398(350)100	強迫風冷
GY AHF-220-25A/4L	25	220	541398(350)140
GY AHF-220-50A/4L	50	220	554488(440)140
GY AHF-220-100A/4L	100	220	668488(440)140
GY AHF-220-150A/4L	15	220	739560(500230
GY AHF-400-15A/3L	15	380±20%	537398(350)100
GY AHF-400-25A/3L	25	380±20%	541398(350)140
GY AHF-400-50A/3L	50	380±20%	554488(440)140
GY AHF-400-100A/3L	100	380±20%	668488(440)140
GY AHF-400-150A/3L	150	380±20%	739560(500230
GY AHF-400-15A/4L	15	380±20%	537398(350)100
GY AHF-400-25A/4L	25	380±20%	541398(350)140
GY AHF-400-50A/4L	50	380±20%	554488(440)140
GY AHF-400-100A/4L	100	380±20%	668488(440)140
GY AHF-400-150A/4L	150	380±20%	739560(500)230
GY AHF-500-100A/4L	100	500±20%	712540(500)302
GY AHF-690-100A/4L	100	690±20%	712540(500)302

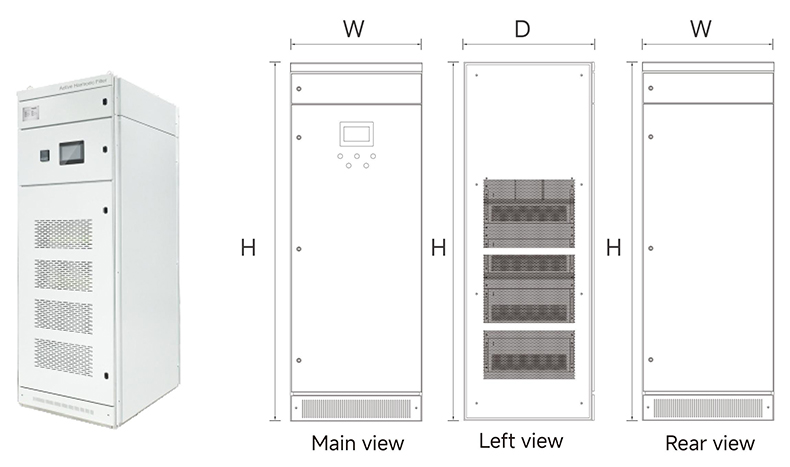

櫥柜式尺寸：


型號	補償容量	系統電壓（V）	尺寸（深寬高）	冷卻方式
GY AHF-0.4-100A/4L-C	100	380±20%	80010002200mm	強迫風冷
GY AHF-0.4-150A/4L-C	150	380±20%	80010002200mm
GY AHF-0.4-200A/4L-C	200	380±20%	80010002200mm
GY AHF-0.4-250A/4L-C	250	380±20%	80010002200mm
GY AHF-0.4-300A/4L-C	300	380±20%	80010002200mm
GY AHF-0.4-400A/4L-C	400	380±20%	80010002200mm
GY AHF-0.5-300A/4L-C	300	500±20%	80010002200mm
GY AHF-0.69-300A/4L-C	300	690±20%	80010002200mm
