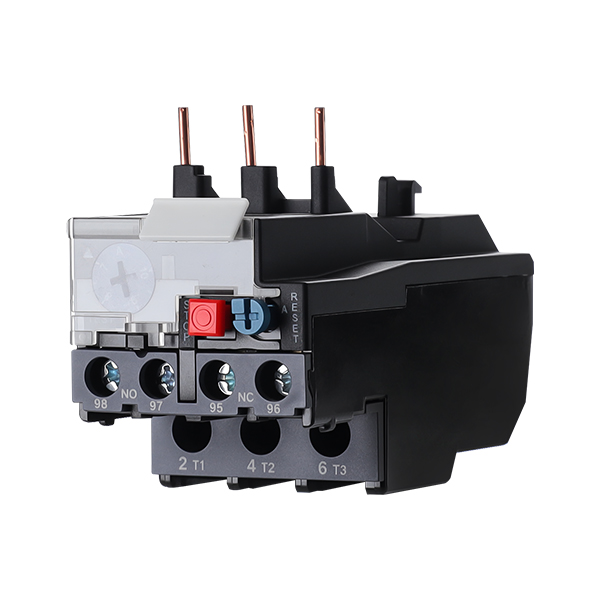

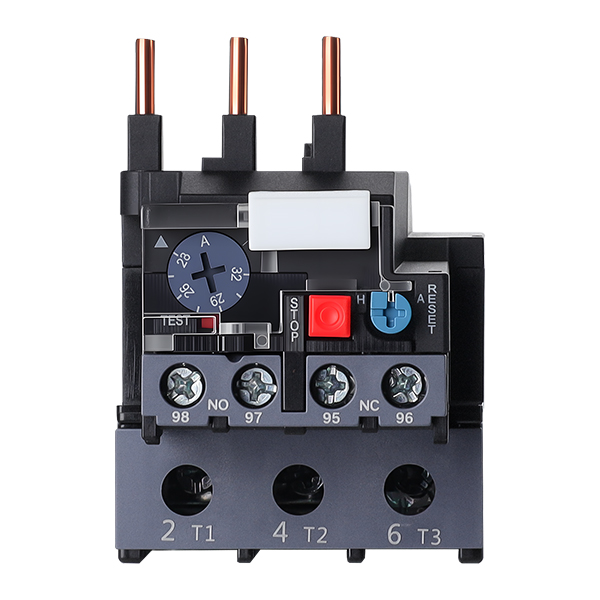

為什么選擇LR系列熱過載繼電器？ |
該產品專為電動機的過載與斷相保護設計，具備完善的保護功能和良好的環境適應 性。其模塊化設計可與對應接觸器便捷配裝，也能獨立安裝，為電氣控制系統的電機保 護環節提供了穩定、高效的解決方案。 |
LR系列熱過載繼電器產品優勢： |
1、可靠保護：提供過載與斷相雙重保護，有效降低電機因故障損壞的風險。 |
2、環境適應性強：具備溫度補償功能，能在規定環境溫度范圍內保持動作特性穩定。 |
3、安裝靈活：支持插入式與獨立式兩種安裝方式，便于系統集成與維護。 |
4、操作與狀態清晰：配備測試按鈕、手動/自動復位選擇及明確的動作指示，便于調試 與故障確認。 |
5、應用廣泛：滿足多種工業環境下對交流電動機的保護需求。 |
LR系列熱過載繼電器產品特點： |
1、多電流等級：提供例如25A、36A、93A等多種額定電流規格，適配不同功率電機。 |
2、斷相保護功能：當電動機發生缺相運行時，能及時觸發保護動作。 |
3、復位方式可選：用戶可根據需要選擇手動復位或自動復位模式。 |
4、溫度補償：內部機構能補償環境溫度變化對保護性能的影響，提升動作準確性。 |
5、狀態指示：具有清晰的脫扣指示裝置，便于快速識別保護狀態。 |

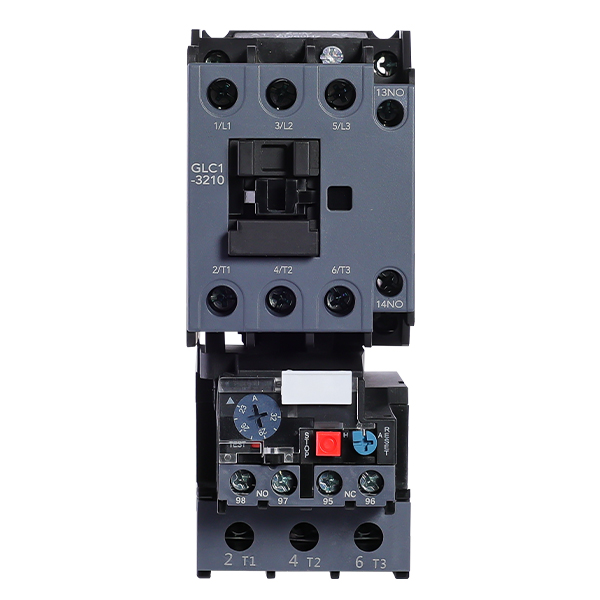

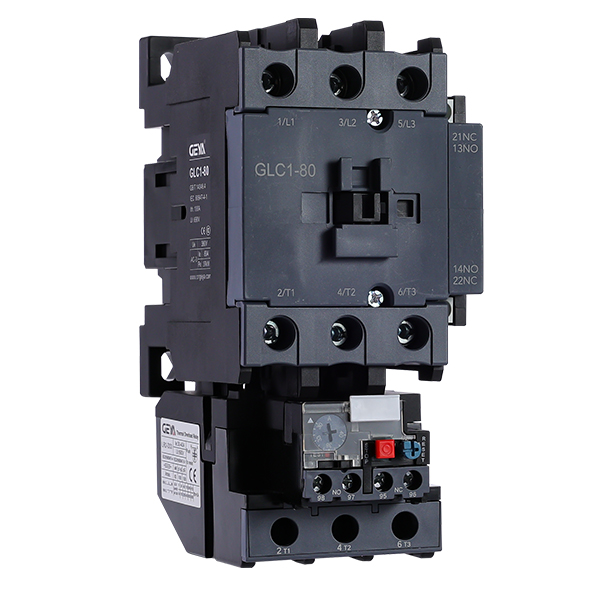

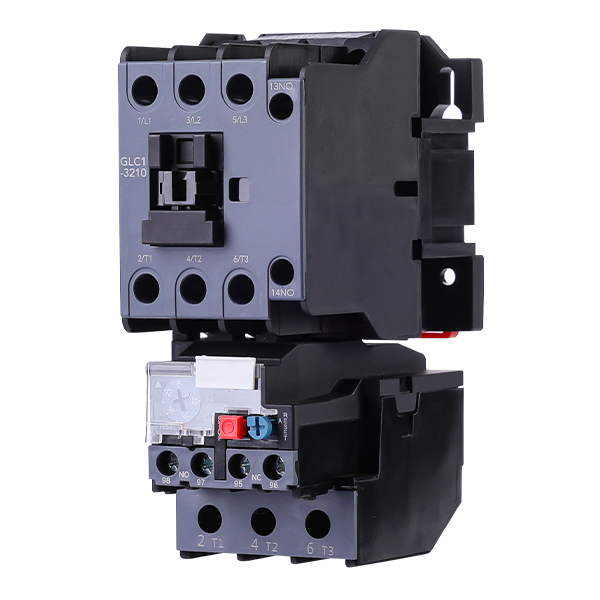

6、安裝便捷：提供插入式（配套接觸器）和獨立式兩種安裝選擇。 |
LR系列熱過載繼電器產品應用： |
LR系列熱過載繼電器廣泛應用于以交流電動機為動力源的各類機械設備中，例如： |
1、風機、水泵、壓縮機等流體輸送設備 |
2、傳送帶、攪拌機、破碎機等物料處理設備 |
3、機床、加工中心等工業設備 |
4、適用于機械制造、建筑、冶金、水處理等多種工業領域，為電機安全運行提供保障。 |
LR系列熱過載繼電器工作條件： |
產品在海拔2000米以下，環境溫度-5℃至+40℃（24小時平均不超過35℃），大氣 相對濕度符合規定條件，安裝傾斜度不超過±5°，污染等級3級及無劇烈震動、腐蝕性介 質的室內環境中能可靠工作。 |

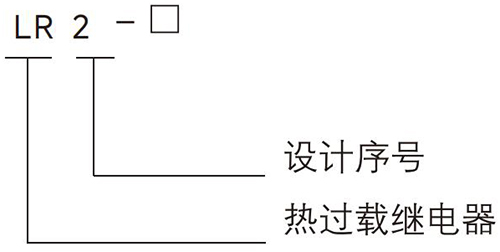

LR系列熱過載繼電器型號說明： |
|
LR系列熱過載繼電器動作特性： |
三相負載平衡時的動作時間 |
序 號 | 整定電流倍數 | 動作時間 | 起始條件 | 環境溫度 | ||
| 1 | 1.05 | >2h | 冷態 | 20±5℃ | ||
| 2 | 1.2 | <2h | 熱態 (接序號1試驗后) | |||
| 3 | 1.5 | <4min | ||||
| 4 | 7.2 | 10A | 2s<Tp≤10s | ≤63A | 冷態 | |
10 | 4s<Tp≤10s | >63A | ||||
斷相動作性能 |
| 序號 | 整定電流倍數 | 動作時間 | 起始條件 | 環境溫度 | |
| 任意二相 | 第三相 | ||||
| 1 | 1.0 | 0.9 | >2h | 冷態 | 20±5℃ |
| 2 | 1.15 | 0 | <2h | 熱態 (接序號1試驗后) | |
LR2-D系列熱過載繼電器用于交流50或60Hz,電壓至660V,電流至93A及以 下的電路中，供交流電動機過載及斷相保護用。并且有差動機構、溫度補 償和脫扣指示?？膳cCJX2(LC1-D)交流接觸器配裝，也可獨立安裝。 | |||||
LR系列熱過載繼電器電流規格： |
| 型號 | 整定電流范圍(A) | 熔斷器A aM | gG | 相配接觸器型號 |
| LR2-D13 | 0.1~0.16 | 0.25 | 2 | GLC1-09~32 |
0.16~0.25 | 0.5 | 2 | ||
0.25~0.4 | 1 | 2 | ||
0.4~0.63 | 1 | 2 | ||
0.63~1 | 2 | 4 | ||
1~1.6 | 2 | 4 | ||
1.25~2 | 4 | 6 | ||
1.6~2.5 | 4 | 6 | ||
2.5~4 | 6 | 10 | ||
4~6 | 8 | 16 | ||
5.5~8 | 12 | 20 | ||
7~10 | 12 | 20 | ||
9~13 | 16 | 25 | ||
12~18 | 20 | 35 | ||
17~25 | 25 | 50 | ||
23~32 | 40 | 63 | ||
| LR2-D23 | 23~32 | 40 | 63 | GLC1-25~32 |
28~36 | 40 | 63 | ||
30~40 | 40 | 80 | ||
| LR2-D33 | 17~25 | 25 | 50 | GLC1-40~95 |
23~32 | 40 | 63 | ||
30~40 | 40 | 100 | ||
37~50 | 63 | 100 | ||
48~65 | 63 | 100 | ||
55~70 | 80 | 125 | ||
63~80 | 80 | 125 | ||
80~93 | 100 | 160 | ||
| LR2-150/D | 80~104 | 125 | 200 | LC1-D |
95~120 | 125 | 224 | ||
110~150 | 160 | 250 | ||
| LR2-150/F | 80~104 | 125 | 200 | GLC1-95 CJX2-115 CJX2-150 |
95~120 | 125 | 224 | ||
110~150 | 160 | 250 | ||
| LR2-400 | 51~81A | 100 | 125 | F115-D150 |
62~99A | 125 | 160 | ||
84~135A | 160 | 200 | ||
124~198A | 200 | 250 | F185 | |
146~234A | 250 | 315 | F225-265 | |
174~279A | 315 | 315 | ||
208~333A | 400 | 400 | ||
259~414A | 400 | 500 | F330-440 |
LR系列熱過載繼電器技術參數： |
項 目 | LR2-D13 | LR2-D23 | LR2-D33 | ||
額定工作電流A | 25 | 36 | 93 | ||
額定絕緣電壓V | 690 | 690 | 690 | ||
斷相保護 | 有 | 有 | 有 | ||
手動與自動復位 | 有 | 有 | 有 | ||
溫度補償 | 有 | 有 | 有 | ||
動作指示 | 有 | 有 | 有 | ||
測試按鈕 | 有 | 有 | 有 | ||
| 安裝方式 | 插入式 獨立式 | 插入式 獨立式 | 插入式 獨立式 | ||
輔助觸頭 | 1NO+1NC | 1NO+1NC | 1NO+1NC | ||
AC-15 220V額定電流A | 2.73 | 2.73 | 2.73 | ||
AC-15 380V額定電流A | 1.58 | 1.58 | 1.58 | ||
DC-13 220V額定電流A | 0.2 | 0.2 | 0.2 | ||
導線 截面積 | 主回路 | 單芯或絞合線 | 1~4 | 4~10 | 4~35 |
接線螺釘 | M4 | M4 | M10 | ||
| 輔助回路 | 單芯或絞合線 | 0.5~2.5 | 0.5~2.5 | 0.5~2.5 | |
接線螺釘 | M3.5 | M3.5 | M3.5 | ||
LR系列熱過載繼電器產品尺寸： |

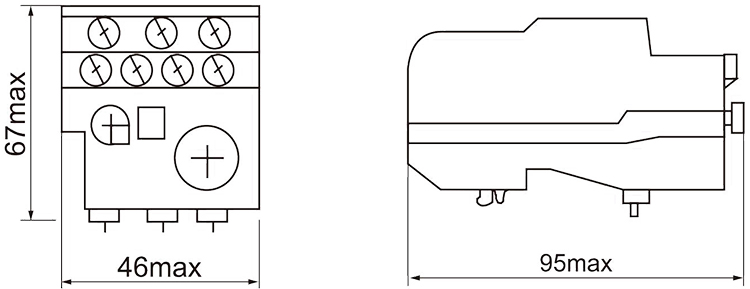

LR2-D13: |
|

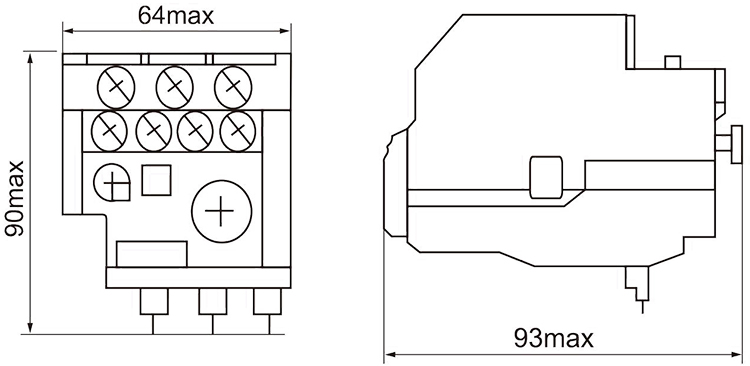

LR2-D23: |
|

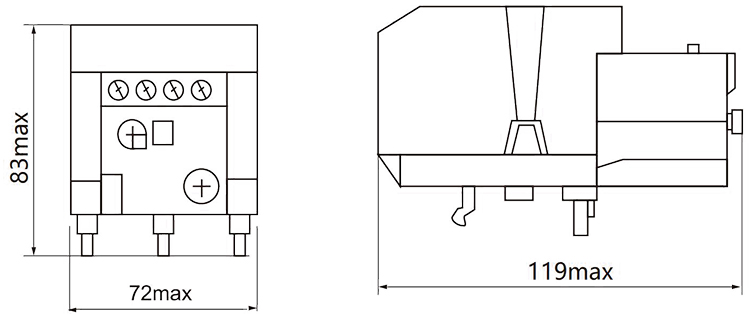

LR2-D33: |
|
LR系列熱過載繼電器產品附件： |
產品外觀 | 名稱 | 訂貨號 | 用途 |
| 安裝座 | LA7-1064 | 與LR2-D13組成獨立安裝產品 |
| 安裝座 | LA7-2064 | 與LR2-D23組成獨立安裝產品 |
| 安裝座 | LA7-3064 | 與LR2-D33組成獨立安裝產品 |
