一、為什么選擇GYCM8系列熱磁式塑殼斷路器？

GYCM8系列熱磁式塑殼斷路器適配范圍廣泛、運行性能穩定，涵蓋多種殼架等級與操作模式，可根據實際低壓配電場景靈活選

型；兼具低能耗、易安裝、高性價比等核心優勢，附件規格齊全且支持定制，能夠精準滿足工業、光伏、民建等不同領域的低壓配

電保護需求，適配性優于常規塑殼斷路器。

1.  溫升控制優異，運行損耗低，可實現長期穩定不間斷工作，有效減少能源浪費，延長設備使用壽命，適配低壓配電系統長時

間運行場景，契合綠色配電節能要求，切實解決傳統斷路器能耗偏高的行業痛點。

2.  采用小體積緊湊型設計，大幅節省安裝空間，可靈活適配各類配電箱、配電柜，尤其適合空間受限的低壓配電安裝場景，提

升安裝便捷性，適配配電柜成套配套的實際需求。

3.  短路分斷能力，涵蓋C、S、M、H多種脫扣等級，可快速、有效應對各類短路場景，及時切斷故障電流，避免線路及用電設

備損壞，保障低壓配電系統安全運行，符合國家低壓配電安全規范。

4.  選型靈活性高，殼架等級覆蓋125A至2000A，可根據需求選擇1P、2P、3P、4P多種規格，精準適配工業、民建、光伏等不

同場景的低壓配電需求，充分滿足多樣化選型訴求。

5.  附件種類豐富且支持定制，可提供電操、手操等多種操作方式，接線方式靈活多樣，可根據實際低壓配電場景靈活調整，適

配性強，可搭配漏電保護附件進一步提升配電安全等級，契合配電系統安全升級需求。

6.  采用一體化結構設計，搭配多把觸刀設計，接觸可靠穩定，有效降低設備故障發生率，提升產品運行穩定性，減少低壓配電

系統的運維成本，適配長期穩定運行的實際需求。

二、GYCM8系列熱磁式塑殼斷路器的特點

1.  核心搭載熱磁脫扣器，具備完善的熱磁式保護功能，可精準實現過載（熱動）和短路（電磁）雙重保護，保護響應靈敏迅

速，有效避免線路因過載、短路造成損壞，適配普通低壓配電場合，符合低壓配電保護標準。

2.  操作方式多樣化，包含直接操作、電動操作、轉動手柄操作等多種模式，電動操作支持多種電壓規格，常規生產規格為

AC230V，操作便捷高效，適配不同操作場景需求。

3.  安裝接線方式靈活便捷，支持板前、板后、插入式、抽出式等多種接線模式，可適配不同低壓配電安裝場景，有效降低施工

難度，提升配電柜成套安裝效率。

4.  額定絕緣電壓達1000V，額定沖擊耐受電壓8kV，絕緣性能優良可靠，可有效防范漏電、短路等安全隱患，提升低壓配電系

統的使用安全性，契合用電安全規范要求。

5.  選擇性類別為A類，過電流脫扣器采用熱磁式設計，保護精度高，可與其他配電設備協同配合，實現分級保護，優化低壓配

電系統保護邏輯，提升整體配電安全性。

6.  部分型號支持低溫升設計，≤40A規格可選擇低溫升款，進一步降低設備運行損耗，適配對溫升要求較高的精密低壓配電場

景，滿足綠色節能配電的實際需求。

三、GYCM8系列熱磁式塑殼斷路器的應用

1.  綠色能源領域：

重點適配光伏配電、風電配電等綠色能源項目的低壓配電系統，為能源轉換與傳輸過程提供可靠保護，契合新能源產業配電需

求，可適配光伏儲能配套場景。

2.  工業用電場景：

廣泛應用于工廠、車間等工業場所的低壓配電回路，可精準適配電動機保護等核心需求，有效保護工業設備與線路安全，契合工

業低壓配電規范。

3.  軌道交通領域：

應用于軌道交通電網系統的低壓配電環節，可適應軌道交通的運行環境，保障供電系統穩定可靠，契合軌交低壓配電安全標準。

4.  普通配電場景：

適用于寫字樓、居民小區等建筑的低壓配電系統，可實現過載、短路雙重保護，保障日常用電安全，適配民建低壓配電、樓宇配

電需求。

5.  專用設備配套：

可作為各類低壓電氣設備的配套保護元件，提供ODM/OEM定制服務，適配配電柜成套、專用設備配電等不同需求，滿足設備

配套配電的實際訴求。

6.  電網輔助系統：

應用于電網末端低壓配電回路，可配合主電網實現分級保護，提升電網運行的穩定性與安全性，助力低壓供用電系統安全升級，

契合配電安全整治要求。

四、GYCM8系列熱磁式塑殼斷路器的選型

(1).產品代號：GYCM8系列熱磁式塑殼斷路器

(2).殼架等級電流可選代號：125、160、250、400、630、800、1250、2000

(3).短路分斷能力可選：

C:基本型

S:標準型

M:較高分斷型

H:高分斷型

注：400、630、800、1250、2000A僅有M、H型

(4).操作方式可選：

無代號：直接操作

P1:DC3電動操作(市場通用款)

P2:DC6系列電操(上圖款)

ZY1:轉動手柄(手操中心式-圓形手柄)-(常規出廠)

ZF1:轉動手柄(手操中心式-方形手柄)

ZY2:轉動手柄(手操偏心式-圓形手柄)

ZF2:轉動手柄(手操偏心式-方形手柄)

Z3:轉動手柄(手操一體式)

(僅125、160、250有)

注：

一、二產品僅有直接操作功能電操電壓分為：DC24、DC110V、DC220V、AC230V、AC400V;常規生產為AC230V。

(5).數代號：1:1P；2:2P；3 :3P；4 : 4P

注：125有一、二、三、四；160有二(無M、H)、三、四；250-2000僅有三、四

(6).脫扣方式 ：

2:僅電磁脫扣器；

3:熱動+電磁脫扣器

(7).內部附件可選代號：見《GYCM8系列熱磁式塑殼斷路器內部附件安裝明細表》

注 ：1、125:一產品無內部 附 件 ；

2、常規出廠默認是引線型：線長500mm(其余長度需要定制);

3、可以定制端子型 ；

4、欠壓附件僅有端子型

(8).用途代號

無代號：配電保護用

2:電動機保護用

注 ：≤40A，8.5In不動作，500A動作；700A-2000A無電動機保護型

(9).四產品可選代號：

A: N不安裝過電流脫扣器，且N始終接通

B : N  不 安裝過電流脫扣器，且N與其他三一起合分

C : N  安 裝過電流脫扣器，且N與其他三一起合分

D : N  安 裝過電流脫扣器，且N始終接通

(10).附加功能代號:

無代號:常規產品

V : 低溫升款50K

V I : 低溫升款40K

(11).安裝接線可選方式代號：

無代號：板前接線(固定式)

P:聯接排(擴展銅排)

Z1:板后接線(固定式)

Z2Q:插入式板前接線(分體式)

Z2H:插入式板后接線(分體式)

Z3Q:插入式板前接線(一體式)

Z3H:插入式板后接線(一體式)

DF:抽出式板前接線

DR:抽出式板后接線

K:接線框式

JK:僅進線端：接線框式

CK:僅出線端：接線框式

注 ：

一、二僅有聯接排、板后接線 125、160、250無抽出式；125無4P插入式(分體式)；1250、2000僅有聯接排

(12).防護附件代號

無代號：常規產品

Z : 端子罩。

注：端子罩僅三有 ；400、630分窄長款、寬長款；默認為寬長款 ；125、2000暫無

(13).額定電流：

125:10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A

160:16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A

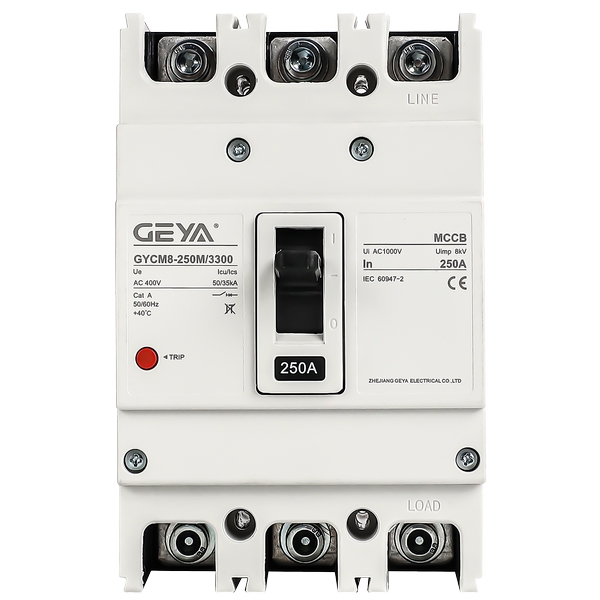

250:100A、125A、160A、180A、200A、225A、250A

400:250A、315A、350A、400A

630:400A、500A、630A

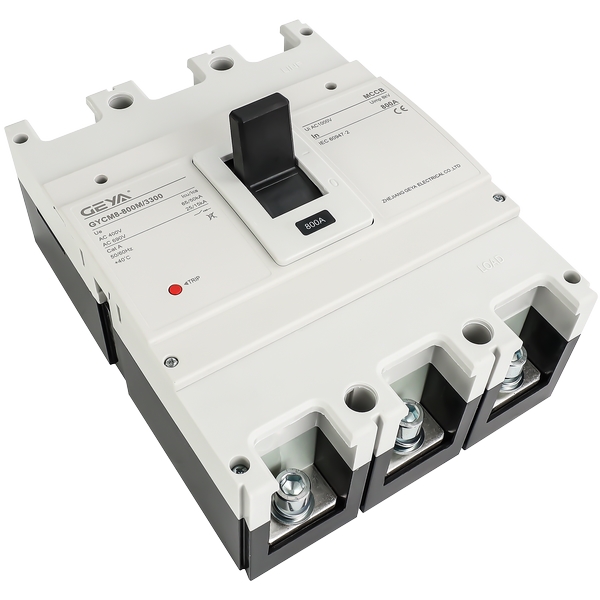

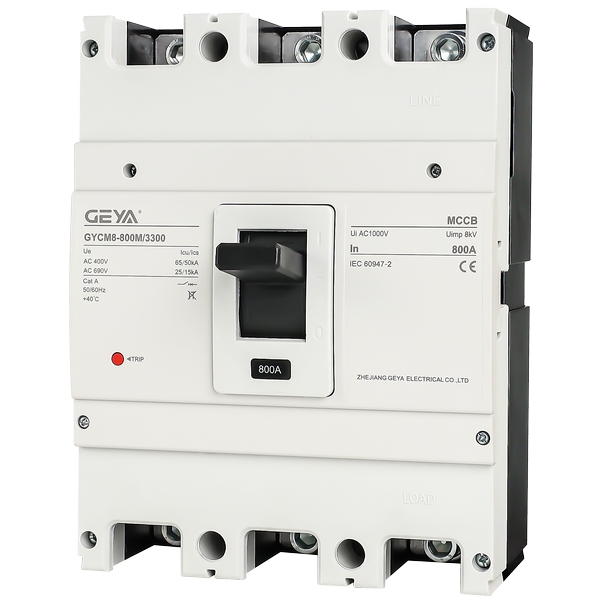

800:500A、630A、700A、800A

1250:800A、1000A、1250A

2000:1000A、1250A、1500A、2000A

五、GYCM8系列熱磁式塑殼斷路器的主要性能指標
