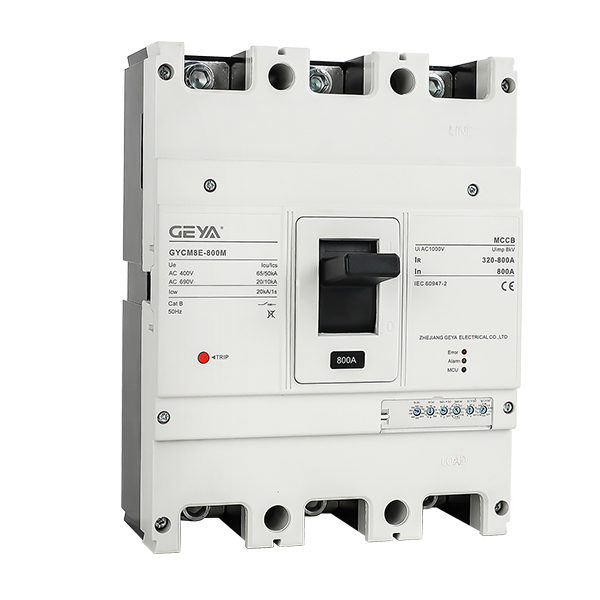

一、為什么選擇GYCM8E系列電子式塑殼斷路器？

GYCM8E系列電子式塑殼斷路器均衡兼顧安全性、適配性與便捷性，涵蓋多種規格型號，可滿足不同低壓配電及電機保護場景

的使用需求。產品附件豐富且支持定制化配置，安裝方式靈活、運行穩定可靠，能有效降低電路故障發生風險，廣泛適配各類低壓

配電系統，是工業、建筑等領域塑殼斷路器選型的優選方案，可直接替代傳統斷路器，實現配電保護性能的升級。

1.  保護精準可靠：

采用電子、熱磁雙重保護設計，過電流脫扣器選用電子式結構，可精準應對電路過載、短路、接地故障等常見電氣問題，有效避

免誤動作發生，切實保障電路系統安全穩定運行，其精準保護特性可靈活貼合各類配電場景的實際使用需求。

2.  運行損耗低：

產品具備的低溫升優勢，部分型號可支持40K、50K、60K低溫升選項，能有效減少運行過程中的能量損耗，延長設備使用壽

命，符合當前節能化配電設備的行業發展趨勢。

3.  適配性廣泛：

涵蓋160A至2000A多種殼架等級電流，支持電流電子可調，搭配3P、4P選擇，可適配AC400V、AC690V多種額定工作電壓，

能夠滿足不同場景的低壓配電使用需求。

4.  安裝靈活便捷：

支持板前、板后、插入式、抽出式等多種安裝接線方式，可定制引線型或端子型，常規引線長度為500mm，同時可根據實際安

裝需求靈活定制，能有效適配不同安裝空間，精準解決配電柜安裝空間狹小的行業痛點。

5.  附件豐富可定制：

配備分勵脫扣器、欠電壓脫扣器、輔助觸頭、報警觸頭等多種內部附件，外部附件涵蓋電操、手操、擴展銅排等，可根據用戶實

際使用需求靈活選配，充分滿足不同場景的定制化使用需求。

6.  結構設計合理：

采用多把觸刀設計與一體化結構，小體積設計可有效節省安裝空間，同時具備優良的絕緣性能，額定絕緣電壓可達1000V，運行

穩定可靠，能完美適配低壓配電柜集成化布局的使用需求。

二、GYCM8E系列電子式塑殼斷路器的特點

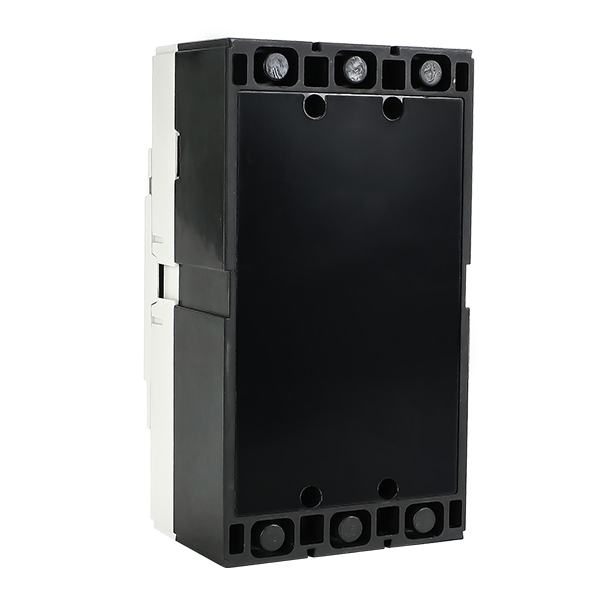

1.  結構特性：

采用一體化設計，整體體積小巧、布局緊湊，搭配多把觸刀設計，有效提升導電性能與接觸穩定性，可靈活適配狹小安裝空間，

貼合配電設備小型化、集成化的行業使用需求。

2.  保護特性：

除電子、熱磁雙重保護外，部分型號還支持接地保護、過載報警不跳閘等附加功能，可根據不同使用場景靈活選擇保護方式，相

較于傳統電磁式塑殼斷路器，具備更強的場景適配性。

3.  規格特性：

殼架等級齊全，覆蓋GYCM8E-160至GYCM8E-2000全系列型號，每種型號均支持電流可調，短路分?jǐn)嗄芰Ψ譃镾、M、H三個

等級，可精準適配不同短路場景，滿足不同分?jǐn)嗄芰π枨蟮倪x型要求。

4.  操作特性：

支持手動操作與電動操作兩種模式，部分型號具備機械聯鎖功能，操作便捷高效，設備運行狀態清晰可見，便于運維人員日常操

作與定期檢查，適配智能配電運維便捷化的發展需求。

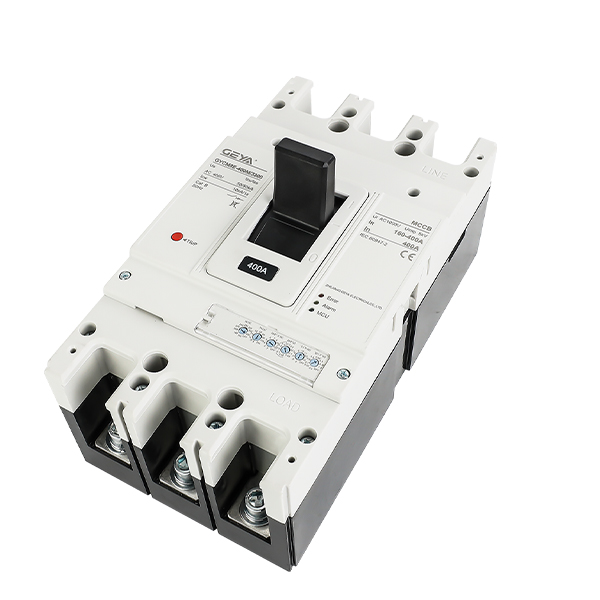

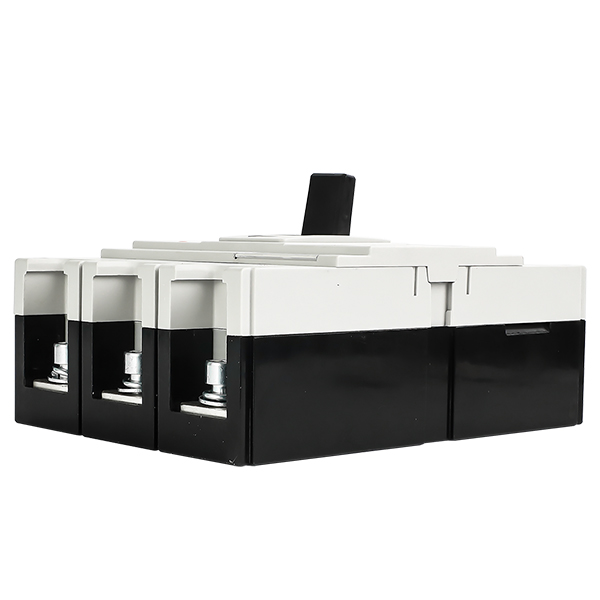

5.  防護特性：

部分三路產品可配備端子罩，有效提升設備防護性能，避免接線端子裸露帶來的安全隱患，可廣泛適配工業廠房、地下車庫等多

種復雜安裝環境，進一步提升低壓配電系統的安全防護等級。

6.  兼容性特性：

分勵、欠壓附件支持DC24V、DC110V、DC220V、AC230V、AC400V等多種電壓規格，常規生產配置為AC230V，可根據用

戶實際需求定制，兼容性強，能完美適配不同配電系統的附件匹配需求。

三、GYCM8E系列電子式塑殼斷路器的應用

1.  配電保護場景：

適用于各類低壓配電系統的分支回路保護，可作為配電柜分支保護核心元件，實現配電線路的過載、短路精準保護，保障配電系

統穩定運行，廣泛適配商業建筑、工業廠房等低壓配電場景，是末端配電保護的核心設備。

2.  電機保護場景：

部分型號（用途代號2）可專門用于電動機保護，磁保護14In不動作、20In動作，能有效保護電動機免受過載、短路等故障影

響，適配中小型電動機的回路保護，高效解決電機回路保護選型難題。

3.  公共設施場景：

適配商場、醫院、寫字樓等人員密集型公共設施，作為關鍵負載的電路保護元件，故障發生時可快速精準切斷故障回路，避免故

障影響范圍擴大，契合公共設施對用電安全的高要求。

4.  工業生產場景：

適用于制造業工廠的生產線配電、電機回路控制，能穩定適應負載波動劇烈的工況，有效避免誤脫扣導致的生產線停產，保障生

產連續性，適配智能制造產線的配電需求。

5.  基礎設施場景：

適配軌道交通、市政設施等基礎設施的配電系統，具備優良的穩定性和耐用性，可實現長期穩定運行，能適配復雜使用環境，充

分滿足基礎設施長期可靠供電的使用需求。

6.  定制化場景：

支持引線長度、安裝方式、附件配置等全方面定制化服務，可靈活適配安裝空間、保護需求的場景，如大型設備專用配電保護、

環境下的電路保護，滿足用戶個性化配電保護選型需求。

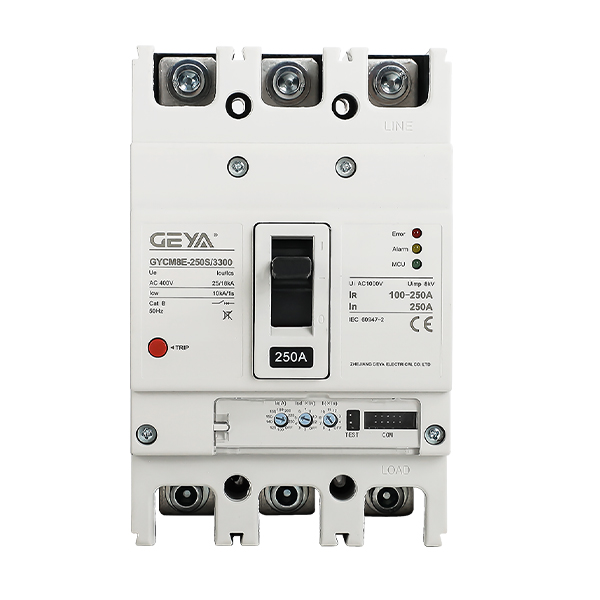

四、GYCM8E系列電子式塑殼斷路器的選型

(1)產品代號：GYCM8E系列電子式塑殼斷路器

(2)殼架等級電流：160、250、400、630、800、1250、2000

(3)短路分?jǐn)嗄芰Γ?/span>

C:基本型

S:標準型

M:較高分?jǐn)嘈?/span>

H:高分?jǐn)嘈?/span>

注 ：常規生產為M型；400、630、800、1250、2000僅有M、H型

(4)操作方式：

無代號：直接操作

P1:DC3電動操作(市場通用款)

P2:DC6系列電操(上圖款)

ZY1:轉動手柄(手操中心式-圓形手柄)-(常規出廠)

ZF1:轉動手柄(手操中心式-方形手柄)

ZY2:轉動手柄(手操偏心式-圓形手柄)

ZF2:轉動手柄(手操偏心式-方形手柄)

Z3:轉動手柄(手操一體式)(僅160、250有)

注：電操電壓分為： DC24、DC110V、DC220V、AC230V、AC400V；常規生產為AC230V。

(5)規格：

3 : 3P

4 : 4P

(6)旋鈕代號

3 : 3 旋 鈕

6：6 旋 鈕

(7)內部附件：見《GYCM8E系列電子式塑殼斷路器內部附件安裝明細表》

注  ：常規出廠默認是引線型: 線長500mm (其余長度需要定制)；可以定制端子型；欠壓附件僅有端子型

(8)用途代號：

無代號：配電保護用

2 : 電 動 機保護用

注  ：磁保護14In不動作，20In動作700A-2000A無電動機保護型

(9) A: N不安裝過電流脫扣器，且N始終接通

B: N不安裝過電流脫扣器，且N與其他三一起合分

C: N安裝過電流脫扣器, 且N與其他三一起合分

D: N安裝過電流脫扣器, 且N始終接通

(10)附加功能：

無代號：常規產品

G:帶接地保護

Ⅲ:過載報警不跳閘

R:熱磁保護功能

V:低溫升款40K

VI:低溫升款50K

VII:低溫升款60K

(11)安裝接線可選方式：

無代號：板前接線(固定式)

P:聯接排(擴展銅排)

Z1:板后接線(固定式)

Z2Q:插入式板前接線(分體式)

Z2H:插入式板后接線(分體式)

Z3Q:插入式板前接線(一體式)

Z3H:插入式板后接線(一體式)

DF:抽出式板前接線

DR:抽出式板后接線

注 ：160、250無抽出式；1250、2000僅有聯接排

(12)防護附件代號：

無代號：常規產品

Z:端子罩

注：端子罩僅三有；400、630分窄長款、寬長款，默認為寬長款；2000暫無

(13)額定電流：

160:32A(0.4-1.0In可調);

63A(0.4-1.0ln可調);

100A(0.4-1.0ln可調);

125A(0.4-1.0ln可調);

160A(0.4-1.0Iln可調);

250#:250A(0.4-1.0ln可調)

400#:400A(0.4-1.0ln可調)

630#:630A(0.4-1.0ln可調)

400#:400A(0.4-1.0ln可調)

800#:630A(0.4-1.0ln可調);

800A(0.4-1.0ln可調);

1250#:1000A(0.4-1.0ln可調);

1250A(0.4-1.0ln可調);

2000#:1250A(0.4-1.0ln可調);

1600A(0.4-1.0ln可調);

2000A:(0.4-1.0ln可調)

五、GYCM8E系列電子式塑殼斷路器性能指標
